玉掛け作業とは？基本的な作業手順を解説

玉掛け作業とは、クレーンを使用して荷物を運搬する際に、ワイヤーロープ等の吊具を
クレーンフックに掛けたり外したりする作業です。今回は基本的な作業手順を解説していきますので、
安全且つ円滑に作業するためにもしっかりと知識を付けておきましょう。

１秒で伸縮でき、携行できる玉掛専用の手カギ棒はこちら！

フックにワイヤーロープのアイを掛ける方法で、吊り荷が安定する標準的な使われ方。

ワイヤーロープ1本で、玉掛けの掛け数が2本の吊り方。フックにアイを掛けないので、
吊り荷の重心が片寄っているとワイヤーロープがフック上で滑ってしまうため注意が必要。

ワイヤーロープ1本で、玉掛けの掛け数が2本の吊り方。フックにワイヤーロープを一回巻き付ける方法。

ワイヤーロープ1本で、玉掛けの掛け数が2本の吊り方。フックの肩にワイヤーロープを巻き付ける方法。
吊り荷の重心が中央よりも少し外れた場合などに使われる。

吊り荷の吊り金具等にワイヤーロープのアイを掛ける方法。ワイヤーロープが緩むと外れる恐れがあるので注意が必要。

ワイヤーロープを吊り荷の下に回して掛ける方法。

ワイヤーロープのアイ、もしくはシャックルに反対側のアイを目通しして絞る方法。シャックルを使う場合は
ボルトがワイヤー側ではなくアイの方に掛かるように、シャックルの向きに注意する。

吊り荷にワイヤーロープを一回巻き付けて掛ける方法。長尺物に有効。

1本のワイヤーロープのアイに目通しして深絞りする方法。荷の回転ならびに
ワイヤーロープのよりが戻ってしまい、危険なため原則として禁止。

玉掛け作業は基本的に以下の手順で行います。安全に作業するためにもしっかりと把握しておきましょう。

• 合図により荷の重心位置付近にクレーンを誘導する。
• クレーンフックの位置を2方向から確認する。
• 微動巻下げによりクレーンフックをアイ掛けのし易い高さまで誘導する。

• 荷に玉掛けワイヤーを掛ける。
• フックの上でワイヤーが重ならないようにフックの背側から順にクレーンフックへアイを掛ける。

• 微動巻上げによりワイヤーが緊張したら地切り直前で一旦停止する。
• ワイヤーの張り具合が均等かを確認する。その際にワイヤーを握らない。
• 手鉤を使用し、直接ワイヤーを手で触れないようにする。

• 重心の目印とクレーンフックの位置を確認してクレーンフックが重心の真上にあることを確認する。
• つり角度が30°～60°以内の安全なつり角度が保たれていることと玉掛けワイヤーに異常がないことを確認する。
• 吊り荷をわずかに吊り上げ、一旦停止する。（床面から10～20㎝の高さ）
• 吊り荷の安定を確認する。不安定な場合は一旦巻下げて玉掛けをやり直す。

▼地切りの方法と安全に作業を行うための3・3・3運動について解説しています。

• 原則として荷を2ｍ程度の高さまで巻き上げます。
• 2ｍ＝人にあたらない高さとされていますが、吊り方や移動先を考慮し、
  且つ障害物に接触しないよう状況に応じて安全な高さまで巻き上げる。

• 進行方向に障害物がないか等、安全を確認して移動する。

• 荷降ろし場所にクレーンを誘導し、巻き下げて吊り荷の着床の直前で一旦停止させる。
• 吊り荷の位置を手鉤で修正します。その際、絶対に吊り荷に直接触れたり
  吊り荷の下に身体を入れたりしてはいけません。
• 着床後ワイヤーが張った状態で一旦停止し、周囲の安全を確認してから巻き下げる。

• ワイヤーが少し緩む高さで停止し、吊り荷の安定を確認してから、ワイヤーを外しやすい高さまで巻き下げる。
• その後、玉掛け用具を外す。

「吊り荷に触れるリスク」を防止する手カギ棒はこちら！

玉掛け作業は重量のある荷物を扱うため、災害が起こった場合は重大な労働災害に繋がってしまうケースがあります。
注意喚起も兼ねて玉掛け作業の労災事故事例を以下にあげていきます。

等があげられます。

玉掛け作業で労災事故を起こさないための注意するポイントをあげていきます。

上記の事故事例のように、玉掛け作業では「吊り荷に直接触れる」「吊り荷から距離を取らない」
といった行動が重大な労働災害に繋がる事故の原因となります。

実際に吊り荷との挟まれや接触による玉掛け作業の事故は多く発生しています。

➡玉掛け作業における事故のリスクを防ぐためには、作業者が直接吊り荷に触れない対策/
　環境作りが重要になります。

吊り荷に手を触れない安全対策として有効なのが玉掛け作業専用手カギ棒『さわらん棒』です！

　特長は大きく3つ

　　・吊り荷に触れずに位置調整ができる

　　・挟まれ事故のリスクを低減

　　・吊り荷との距離を保ったまま作業可能

➡カタログを見る　

～玉掛け産業の安全に係るガイドラインから抜粋～

①掛用具の選定は必要な安全係数を確保するか定められた使用荷重等の範囲内で使用する。

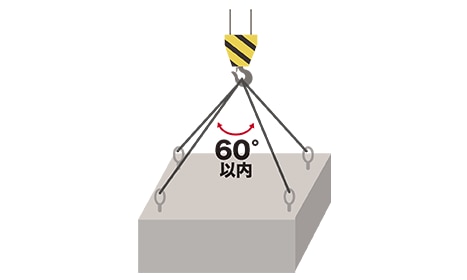

②つり角度は、所定の角度(60°)以内とする。

③アイボルト形のシャックルを目通しつりの通し部に使用する場合はワイヤロープのアイシャックルのアイボルトを通す。

④クレーンの動作中は直接つり荷及び玉掛用具に触れず、手鉤(テカギ)棒を使用する。

⑤吊り荷の下に入らない

▼吊に荷に触れる行為は大変危険です！介錯ロープや手鉤棒を使用して安全距離を保ちましょう！

• 安全且つ円滑に作業を進めるためにも作業手順はしっかりと把握しておく
• フックへのワイヤーロープの掛け方はアイ掛け（目掛け）が標準的な方法
• 吊り荷への掛け方は吊り荷に合わせて最適な方法を選定
• 危険なワイヤーロープの掛け方とならないよう注意する
• 吊り荷の安定を確認し、不安定な時は一旦下ろして玉掛けをやり直す
• 吊り荷の下には入らない、安全な距離を保つ
• 吊り荷やワイヤーロープには手で触れない
• 労災事故を防止するために作業者が直接吊り荷に触れない環境作りが重要
• 重量物を扱う危険な作業と認識する事。災害時は重大な労働災害に繋がってしまうため、必ず安全第一で！
