玉掛け用ワイヤロープの端末処理と安全係数を解説

荷物を吊り上げる時に使用する玉掛け用ワイヤロープですが、玉掛け作業に使えるワイヤロープはクレーン等安全規則によって、端末加工(クレーン等安全規則　第219条)と安全係数(クレーン等安全規則　第213条)が、定められています。今回はそれぞれの内容について解説していきます。

玉掛け用ワイヤロープは、エンドレスではないワイヤロープについてはその両端はフック、シャックル、リング又は
アイを備えているものを使用することがクレーン等安全規則　第219条で定められています。

玉掛け用ワイヤロープ末端加工方法は大きく分けて2種類あります。アイスプライス加工か
圧縮止め加工が用いられていますので、その詳細について以下に解説していきます。

アイスプライス（編み込み）加工は、ストランドをワイヤロープの間に差し込んでアイを作る加工方法です。
差し込み回数はクレーン等安全規則　第219条によって定められており、差し方も「巻差し」と「かご差し」の
２種類があります。出っ張りが少ないので、引き抜きやすく加工部が柔らかいことが特徴です。

差し込み回数

クレーン等安全規則第219条より、アイスプライスは、ワイヤロープのすべてのストランドを3回以上編み込んだ後、
それぞれのストランドの素線の半数を切り、残された素線をさらに2回以上 (すべてのストランドを
4回以上編み込んだ場合は1回以上)編み込むものとされています。

巻差し

ワイヤロープのより方向に巻き付けます。加工はしやすいですが、ワイヤが回転するとよりが戻り抜けやすいでしょう

かご差し

ワイヤロープのより方向と反対に巻き付けます。難しい加工ではありますが、ワイヤが回転しても
よりが戻らず抜けにくいことが利点です。

ロープ加工技能士のラベル

アイスプライスの編み込みを行う場合には、十分な技能及び経験を有する者が行うことが望ましいです。
そのため国家検定によるロープ加工技能士が加工したワイヤロープを使用するようにしましょう。
ロープ加工技能士が加工したワイヤロープには以下のラベルが付けられています。

１秒で伸縮でき、携行できる玉掛専用の手カギ棒はこちら！

圧縮止めは、アイの首部に専用のスリーブを入れて、機械で圧縮する加工方法です。短時間で加工することができ、
加工効率も安定しています。圧縮止めしたワイヤロープは荷の下から引き抜く際に、荷に引っ掛かりやすいので
注意が必要ですが、流線型止めは荷を引っかかりにくくするためにテーパー加工されています。
加工効率が高く、アイスプライス加工よりも短く仕上げることができることが特徴です。

円筒形

ワイヤロープの端末が見える、一般的に使用されている形状です。

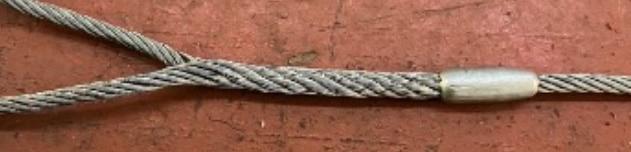

流線形

ワイヤロープの端末が隠れていて、テーパー状なので吊り荷に引っかかりにくくなっています。

玉掛け用ワイヤロープの安全係数は、クレーン等安全規則　第213条により6以上であることが定められています。
安全係数とは、ワイヤロープ等の切断荷重を、使用する時にかかる最大荷重で割った数値です。

切断荷重は、ワイヤロープ等に引っ張り荷重をかけ、これ以上引っ張ると破断する荷重をいいます。

１秒で伸縮でき、携行できる玉掛専用の手カギ棒はこちら！

玉掛けに使用するワイヤロープは、安全規則によって安全係数及び端末処理の方法が定められています。
端末処理の加工方法によっては玉掛けに使用できない台付け用ワイヤロープ等もありますので、
注意して安全に作業を行える環境を整えましょう！
